Projeto de molde de fundição de investimento para caixa de gancho para máquina de costura Brother

Situação das Caixas de Ganchos para Máquinas de Costura Brother

Primeiro: a parte afiada do produto é fácil de esfriar e a água não é suficiente
Segundo: O problema de fazer ferramentas abrasivas de etapa interna (o cliente exige fazer etapas internas)
Terceiro: o encolhimento uniforme do produto como um todo

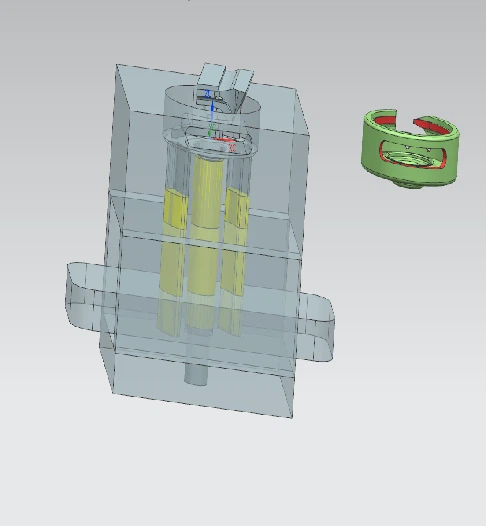

O objetivo da extração geral do núcleo azul é garantir efetivamente que os quatro núcleos nas etapas externas sejam efetivamente retirados.

O cilindro do meio é diretamente a superfície da parte inferior do produto

A espessura deste cilindro é o núcleo chave para a extração efetiva dos quatro núcleos móveis do degrau

É também o primeiro passo para obter a cera

A segunda camada: localize efetivamente o núcleo, de modo que a área de superfície dos quatro núcleos móveis das etapas atinja uma linha horizontal

A terceira camada: controle o posicionamento dos quatro núcleos, de modo que a posição efetiva do núcleo esteja sempre onde deveria estar

Quando todos os núcleos forem retirados, retire a placa inferior, a placa inferior e a cavidade amarela são o dispositivo de desmoldagem

Existem dois dispositivos de desmoldagem em forma de meia-lua em ambas as extremidades do círculo. Este projeto efetivamente faz com que o produto resfrie uniformemente após o resfriamento do aço fundido, garantindo uma maior tolerância dimensional do produto

Outro ponto é que o bico meia-lua de um lado fica voltado para a parte pontiaguda do produto. Ao despejar aço fundido, pode-se fazer com que o aço fundido chegue aqui na primeira vez, evitando o fenômeno de fechamento a frio e vazamento insuficiente.

A placa fixa da segunda camada e o anel azul estão juntos, a segunda camada é montada primeiro, a posição do anel garante que os quatro núcleos móveis estejam no mesmo nível

Após a instalação da segunda camada, monte quatro núcleos móveis. Após a montagem, use o posicionamento para manter as posições dos quatro núcleos inalteradas para garantir a estrutura do produto

Em seguida, combine com a terceira camada da camada de posição da estrutura do produto para a próxima injeção de cera
