Introdução ao produto

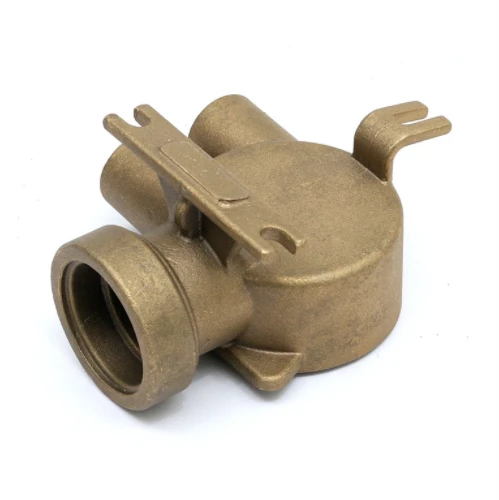

Corpo de válvula de latão, peças de fundição de investimento em vidro de água

Válvulas eletromagnéticas são componentes básicos de automação usados ​​para controlar fluidos e pertencem a atuadores; Não limitado a hidráulico, pneumático. Válvulas eletromagnéticas são usadas para controlar a direção do fluxo hidráulico, e dispositivos mecânicos em fábricas são geralmente controlados por aço hidráulico, então válvulas eletromagnéticas são usadas.

O princípio de funcionamento de uma válvula eletromagnética é que há uma câmara fechada dentro da válvula, com furos passantes abertos em diferentes posições, cada furo levando a um tubo de óleo diferente. No meio da câmara há uma válvula, e há dois eletroímãs em ambos os lados. A bobina magnética em qual lado é energizada atrairá o corpo da válvula para qual lado. Ao controlar o movimento do corpo da válvula, diferentes furos de descarga de óleo podem ser bloqueados ou vazados. O furo de entrada de óleo é normalmente aberto, e o óleo hidráulico entrará em diferentes tubos de descarga de óleo. Então, a pressão do óleo empurrará o pistão do cilindro de óleo, que por sua vez aciona a haste do pistão, e a haste do pistão aciona o dispositivo mecânico para se mover. Desta forma, o movimento mecânico é controlado pelo controle da corrente do eletroímã.

O acima é sobre o princípio comum das válvulas solenóides

Na verdade, com base na temperatura e pressão do meio que flui através dele, como a presença de pressão na tubulação e a ausência de pressão no estado de autofluxo. O princípio de funcionamento das válvulas solenoides é diferente.

Por exemplo, no estado de autocorrente, é necessária uma partida com tensão zero, o que significa que, após ser ligada, a bobina inteira suga o corpo da comporta.

A válvula eletromagnética em estado de pressão é um pino inserido no corpo da comporta após a bobina ser energizada, e o corpo da comporta é levantado pela pressão do próprio fluido.

A diferença entre esses dois métodos é que a válvula eletromagnética no estado de autofluxo tem um volume maior porque a bobina precisa sugar todo o corpo da comporta

A válvula eletromagnética em estado pressurizado só precisa levantar o pino, então o volume pode ser relativamente pequeno.

Válvula solenóide de ação direta

Princípio: Quando ligada, a bobina eletromagnética gera força eletromagnética para levantar a parte de fechamento do assento da válvula, e a válvula abre; Quando a energia é cortada, a força eletromagnética desaparece e a mola pressiona a parte de fechamento contra o assento da válvula, fazendo com que a válvula feche.

Características: Pode funcionar normalmente sob vácuo, pressão negativa e pressão zero, mas o diâmetro geralmente não excede 25 mm.

Válvula solenóide de ação direta distribuída

Princípio: É uma combinação de ação direta e princípio do tipo piloto. Quando não há diferença de pressão entre a entrada e a saída, após ser energizada, a força eletromagnética levanta diretamente a pequena válvula piloto e a parte de fechamento da válvula principal para cima, e a válvula abre. Quando a entrada e a saída atingem a diferença de pressão inicial, após serem energizadas, a força eletromagnética conduz a pequena válvula, e a pressão na câmara inferior da válvula principal aumenta enquanto a pressão na câmara superior diminui, usando assim a diferença de pressão para empurrar a válvula principal para cima; Quando a energia é cortada, a válvula piloto usa força de mola ou pressão média para empurrar a parte de fechamento para baixo, fazendo com que a válvula feche.

Características: Também pode operar sob diferença de pressão zero, vácuo e alta pressão, mas a potência é alta e requer instalação horizontal.

Válvula solenóide operada por piloto

Princípio: Quando ligado, a força eletromagnética abre o orifício piloto, causando uma rápida diminuição da pressão na câmara superior, criando uma diferença de pressão para cima, para baixo e para cima ao redor do elemento de fechamento. A pressão do fluido empurra o elemento de fechamento para cima, fazendo com que a válvula abra; Quando a energia é cortada, a força da mola fecha o orifício piloto, e a pressão de entrada rapidamente forma uma diferença de pressão de menor e maior ao redor da válvula de fechamento através do orifício de desvio. A pressão do fluido faz com que a válvula de fechamento se mova para baixo e feche a válvula.

Características: O limite superior da faixa de pressão do fluido é relativamente alto e pode ser instalado arbitrariamente (personalizado), mas deve atender às condições de diferença de pressão do fluido.

Uma válvula solenóide de duas posições e duas vias consiste em um corpo de válvula e uma bobina eletromagnética. É uma estrutura de ação direta com um circuito retificador de ponte integrado e proteção de segurança contra sobretensão e sobrecorrente

A bobina da válvula solenóide não é energizada. Neste ponto, o núcleo de ferro da válvula solenóide se inclina contra a extremidade do tubo duplo sob a ação da mola de retorno, fechando a saída da extremidade do tubo duplo. A saída da extremidade do tubo único está em um estado aberto, e o refrigerante flui do tubo de saída da extremidade do tubo único da válvula solenóide para o evaporador na sala de refrigeração e o evaporador na sala de refrigeração e de volta para o compressor, alcançando um ciclo de refrigeração.

A bobina da válvula solenóide é energizada. Neste ponto, o núcleo de ferro da válvula solenóide supera a força da mola de retorno sob a ação da força eletromagnética e se move para a extremidade do tubo único, fechando a saída da extremidade do tubo único. A saída da extremidade do tubo duplo está em um estado aberto, e o refrigerante flui do tubo de saída da extremidade do tubo duplo da válvula solenóide para o evaporador no freezer e de volta para o compressor, alcançando um ciclo de refrigeração.

A válvula solenoide de três vias de duas posições consiste em um corpo de válvula e uma bobina eletromagnética. É uma estrutura de ação direta com um circuito retificador de ponte integrado e proteção de segurança contra sobretensão e sobrecorrente? Estado de trabalho um no sistema: a bobina da válvula solenoide não está ligada. Neste ponto, o núcleo de ferro da válvula solenoide se inclina contra a extremidade do tubo duplo sob a ação da mola de retorno, fechando a saída da extremidade do tubo duplo. A saída da extremidade do tubo único está em um estado aberto, e o refrigerante flui do tubo de saída da extremidade do tubo único da válvula solenoide para o evaporador na sala de refrigeração e o evaporador na sala de refrigeração e de volta para o compressor, alcançando um ciclo de refrigeração. (Conforme mostrado na Figura 1)

Estado de trabalho dois no sistema: a bobina da válvula solenóide é energizada. Neste ponto, o núcleo de ferro da válvula solenóide supera a força da mola de retorno sob a ação da força eletromagnética e se move para a extremidade do tubo único, fechando a saída da extremidade do tubo único. A saída da extremidade do tubo duplo está em um estado aberto, e o refrigerante flui do tubo de saída da válvula solenóide para o evaporador do freezer e de volta para o compressor, alcançando um ciclo de refrigeração

Somos fabricantes de fundição de investimento em sílica coloidal para corpos de válvulas de latão. Se precisar de mais informações, entre em contato conosco!
