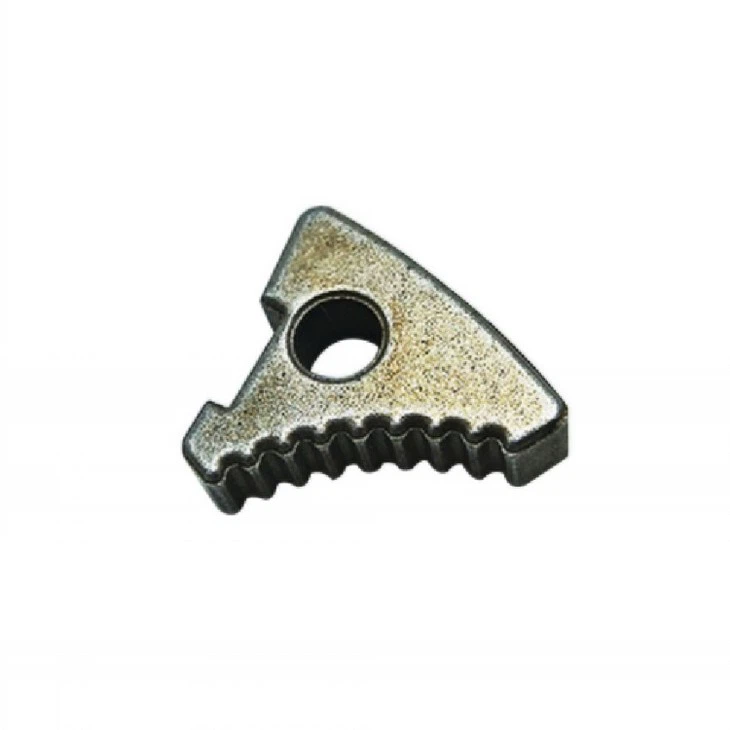

Ratchet Pawl PM Peça Sinterizada
No mecanismo de catraca, a função da lingueta de parada da peça sinterizada da lingüeta da catraca PM é evitar que a catraca inverta. Mecanismo de catraca da lingueta da catraca PM sinterizada, um mecanismo de movimento intermitente unidirecional composto de catraca e lingueta. Os dentes da catraca geralmente usam dentes unidirecionais e a lingueta é articulada no balancim. Quando o balancim gira no sentido anti-horário, a lingueta motriz é inserida nos dentes da catraca para empurrar a catraca para girar na mesma direção.
Introdução do produto
|
Garra de catraca Peça sinterizada PM |
||||||
|
Item |
Material |
Processo de produção |
Temperatura de Sinterização |
Mofo |
Personalizado |
|
|
Ratchet Pawl Powder |
45 aço |
Prensagem da metalurgia do pó |
1280 graus |
Para ser personalizado |
Sim |
|
|
Composição química |
C:0.42-0.50; Cr: menor ou igual a 0,25; Mn:0.50-0.80; Ni: menor ou igual a 0,25; P: menor ou igual a 0.035; S: Menor ou igual a 0.035; Sim:0.17-0.37 |
|||||
|
Materiais disponíveis |
Aço inoxidável de baixo carbono, liga de titânio (Ti, TC4), liga de cobre, liga de tungstênio, liga dura, liga de alta temperatura (718, 713) |
|||||
Vantagens do produto
|
Suavidade |
Precisão dimensional |
Densidade do produto |
tratamento de aparência |
Peso apropriado |
|
Rugosidade 1-5μm |
（±{{0}},1 por cento -±0,5 por cento ） |
92-95 por cento |
De acordo com os requisitos do cliente |
0.03g-400g） |
|
Comportamento mecânico |
σb\MPa: Maior ou igual a 600 σs\MPa: Maior ou igual a 355 δ5\ percent : Maior ou igual a 16 ψ\ percent : Maior ou igual a 40 dureza\HB: menor ou igual a 197 A temperatura de tratamento térmico recomendada para aço 45 estipulada no padrão GB/T699-1999 é de 850 graus para normalização, 840 graus para têmpera e 600 graus para revenimento, e o desempenho alcançado é limite de escoamento maior ou igual a 355MPa O padrão GB/T699-1999 estipula que a resistência à tração do aço 45 é de 600 MPa, o limite de escoamento é de 355 MPa, o alongamento é de 16% e a redução de área é de 40%. |
|||
Função
No mecanismo da catraca, a função da lingüeta da catraca PM sinterizada é impedir a inversão da catraca.
Ratchet pawl Mecanismo de catraca de peça sinterizada PM, um mecanismo de movimento intermitente unidirecional composto por catraca e lingueta. Os dentes da catraca geralmente usam dentes unidirecionais e a lingueta é articulada no balancim. Quando o balancim gira no sentido anti-horário, a lingueta motriz é inserida nos dentes da catraca para empurrar a catraca para girar na mesma direção.
Quando a barra oscilante gira no sentido horário, a catraca desliza sobre a roda da catraca e a roda da catraca para de girar. Quando a catraca está funcionando, ela é submetida ao impulso da lingueta. Simultaneamente, a catraca também pode ser submetida à força de reação da catraca.
Informações estendidas:
1. Princípio de funcionamento
Quando o balancim da parte ativa gira no sentido anti-horário, a lingueta de acionamento é inserida na ranhura do dente da catraca e a catraca é empurrada para girar em um ângulo. Neste momento, a lingueta de parada desliza na parte de trás do dente da catraca.
Quando a barra oscilante da parte ativa gira no sentido horário, a lingueta de parada impede que a catraca gire no sentido horário, mas a lingueta de acionamento pode deslizar sobre o dente traseiro da catraca, de modo que a catraca permaneça imóvel.
Assim, quando a barra de balanço é feita de um movimento alternativo contínuo, a catraca faz apenas um movimento intermitente unidirecional. Em que a oscilação alternativa da parte ativa pode ser obtida pelo mecanismo de came do seguidor de oscilação, o mecanismo basculante de manivela ou por transmissão hidráulica e dispositivos eletromagnéticos.
2. Principais tipos
1. Catraca dentada (mecanismo)
Mecanismo de catraca de ação única, mecanismo de catraca de ação dupla, mecanismo de catraca reversível. Existem dentes de engrenagem rígidos na borda externa ou na borda interna; o ângulo de rotação da catraca só pode ser um múltiplo do ângulo central entre dois dentes adjacentes e só pode ser ajustado em etapas. A estrutura é simples, a fabricação é conveniente e o movimento é confiável, mas é fácil causar ruído e desgaste da ponta do dente, e a estabilidade da transmissão é ruim. É frequentemente usado no dispositivo de alimentação transversal da mesa de trabalho na plaina.
2. Catraca de fricção (mecanismo)
O movimento é transmitido através da força de fricção entre a lingueta e a roda de catraca para realizar o movimento intermitente contínuo da roda de catraca. Também é comumente usado como uma rolha ou freio no mecanismo de alimentação de máquinas-ferramentas e máquinas automáticas.
3. Catraca transcendente (mecanismo)
Além de ser comumente usado para obter movimento intermitente, também pode obter movimento de avanço, ou seja, a parte acionada pode girar além da parte ativa. Usado no eixo traseiro de bicicletas.
Características e tipos de linguetas de catraca
Mecanismo de catraca dentada
Existem vários tipos de mecanismos de catraca:
Por estrutura
O mecanismo de catraca pode ser classificado em mecanismo de catraca dentada e mecanismo de catraca de fricção de acordo com a forma estrutural.
O mecanismo de catraca dentada possui estrutura simples e é de fácil fabricação; a relação de tempo entre o movimento e a parada pode ser realizada selecionando um mecanismo de acionamento adequado. A desvantagem desse mecanismo é que o curso só pode ser ajustado em etapas; o ruído, impacto e desgaste são relativamente grandes, por isso não é adequado para alta velocidade.
Mecanismo de catraca de fricção
O mecanismo de catraca de fricção usa cunhas de setor excêntrico para substituir a catraca no mecanismo de catraca dentada e substitui a roda de catraca por fricção sem dentes. É caracterizado pela transmissão estável e sem ruído; o curso pode ser ajustado continuamente. Porém, devido à transmissão por fricção, haverá derrapagem. Embora possa desempenhar um papel na proteção de segurança, a precisão da transmissão não é alta. Adequado para ocasiões de baixa velocidade e carga leve.
por noivado
O mecanismo de catraca pode ser classificado em um mecanismo de catraca de engrenamento externo e um mecanismo de catraca de engrenamento interno de acordo com o método de engrenamento.
As linguetas ou cunhas do mecanismo de catraca externo são instaladas fora da catraca, enquanto as linguetas ou cunhas do mecanismo de catraca interno estão dentro da catraca.
Mecanismo de catraca interna
Devido à conveniência de processamento, instalação e manutenção, o mecanismo de catraca de malha externa é amplamente utilizado. O mecanismo de catraca de malha interna é caracterizado por estrutura compacta e pequenas dimensões externas.
De acordo com a forma de movimento do seguidor
De acordo com a forma de movimento do seguidor, o mecanismo de catraca pode ser dividido em mecanismo de catraca de ação simples, mecanismo de catraca de ação dupla e mecanismo de catraca bidirecional.
O mecanismo de catraca de ação simples só pode empurrar a catraca para girar quando a parte ativa gira em uma determinada direção.
O mecanismo de catraca de ação dupla aciona duas linguetas, respectivamente, durante o balanço alternativo do balanceiro ativo em duas direções e empurra a roda de catraca duas vezes.
O mecanismo de catraca de ação dupla é frequentemente usado em situações em que a carga é grande, o tamanho da catraca é limitado, o número de dentes é pequeno e o ângulo de giro do giro ativo é menor que o passo do dente da catraca.
O mecanismo de catraca descrito acima só pode fazer movimento intermitente unidirecional em uma direção. O mecanismo de catraca bidirecional pode realizar a rotação da catraca em duas direções, alterando a direção de giro da catraca. A figura mostra duas formas de mecanismo de catraca bidirecional, e o mecanismo de catraca bidirecional deve adotar uma forma de dente simétrica.
|
Mecanismo de catraca de dupla ação com cabeça de gancho |
Mecanismo de catraca de ação dupla de pressão direta |
|
Mecanismo de catraca reversível |
Mecanismo de catraca reversível |
