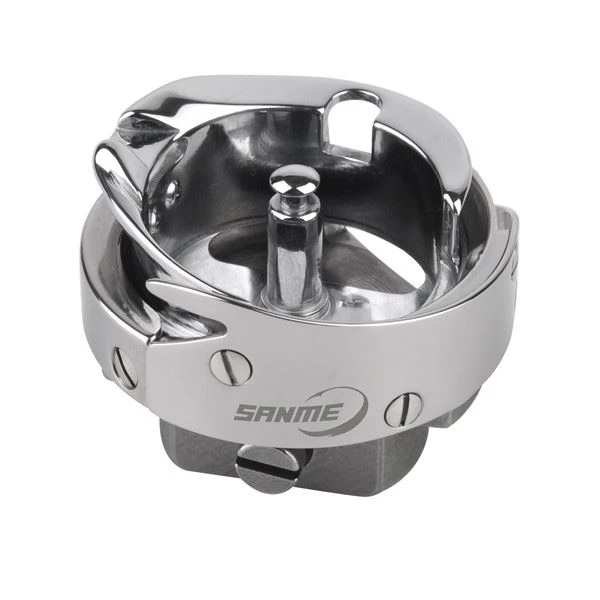

SMH-7.94ATR(MTQ) Corte de linha de bordado computadorizado

Introdução da caixa de bobina MIM 7.94ATR

SMH-7.94ATR(MTQ) Máquina de bordar computadorizada Estojo de gancho para corte de linha

Estojo de gancho para máquina de bordar SMH-7.94A(MTQ)

Qinhuangdao Zhongwei Precision Machine Parts Co., Ltd. é especializada na produção de peças de moldagem por injeção de metal. A empresa tem cooperação estratégica de longo prazo com Yongyao doméstica, Desheng, Sanming e outras empresas internacionais de produção de gancho rotativo, como a lançadeira rotativa Zovin do Japão e Simon e outras empresas da Itália. Caixa de gancho moldada por injeção de metal, material Após pesquisa e esforços conjuntos com a Central South University, os produtos produzidos pela empresa não apenas apresentam boa resistência ao desgaste, mas também alta dureza. A cada ano, a Desheng fornece 600,000-800,000 caixas de gancho e 10 outros fabricantes. -300,000 suprimento de caixa de bobina.

Como funciona o gancho

O princípio de funcionamento da lançadeira rotativa é geralmente depois que a agulha sobe uma certa distância, a ponta da lançadeira rotativa começa a enganchar no laço da linha e a ponta da lançadeira engancha o laço da linha e continua a girar. O laço da linha é enganchado pelo gancho da armação da lançadeira, neste momento a agulha deve subir cerca de 2 mm da posição limite inferior. A lançadeira separadora de linha na armação da lançadeira rotativa deve dar tempo para que a ponta da laçada se mova para trás do trilho-guia quando a laçada estiver prestes a se aproximar. Enganche o laço da linha a 45 graus na superfície convexa da armação e continue a girar. A ponta do laço da linha é enganchada no gancho divisor de linha. A ponta da linha é puxada para fora e a parte de trás do laço da linha é enganchada pelo gancho da armação da lançadeira e desliza para baixo até a parte inferior da armação da lançadeira. Neste momento, a agulha é retirada do mecanismo de gancho rotativo.

Como a área de passagem da linha da lançadeira é muito lisa, o laço da linha pode deslizar suavemente da parte inferior da lançadeira e, quando a ponta da lançadeira gira 180 graus, a alavanca do estica-fio sobe e o restante parte da linha enviada para baixo antes que a alavanca do estica-fio seja puxada. , a ponta da lançadeira engancha o laço da linha e continua a girar. A metade frontal do laço da linha está sob a guia de linha. Depois de passar pela inclinação de 45 graus da superfície convexa da estrutura externa, a borda da guia de linha móvel é gradualmente mais alta que a estrutura da lançadeira e a primeira metade do anel da linha é empurrada para fora. . A segunda metade do laço da linha é presa pelo gancho da armação da lançadeira, e o laço da linha é separado da frente e de trás. Por fim, a frente e a parte de trás do laço da linha são cobertas com a armação da lançadeira, e a linha inferior é colocada no meio, e o laço da linha é apertado pela haste puxa-fio para formar um ponto.

O ciclo de operação do mecanismo do gancho está entre 203 graus e 312 graus, que é o estágio de enganchar o laço da linha e expandir o laço da linha, e entre 312 graus e 320 graus é o estágio em que a agulha sai da folga da caixa da bobina e 0 grau a 180 graus é o curso de marcha lenta. Quando o eixo superior gira uma vez, a lançadeira rotativa gira duas vezes e tem efeito na segunda rotação.

O princípio da formação do ponto pela lançadeira rotativa é basicamente o mesmo da lançadeira, mas o processo e o método de formação dos pontos são diferentes dos da lançadeira: a lançadeira giratória é para movimento de rotação de velocidade angular constante, enquanto a lançadeira é para movimento oscilante alternativo de velocidade desigual; o gancho rotativo é fixado pela estrutura do gancho rotativo e a base do gancho rotativo é girada. A ponta da lançadeira engancha o laço da linha e a lançadeira da estrutura da lançadeira rotativa divide a linha, de modo que ela contorne a caixa da bobina e a parte inferior e superior da estrutura da lançadeira, e a linha é liberada da cabeça da lançadeira. a placa da lançadeira rotativa para formar um laço.
