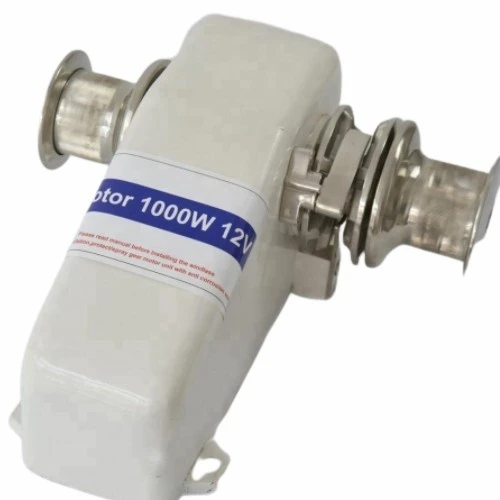

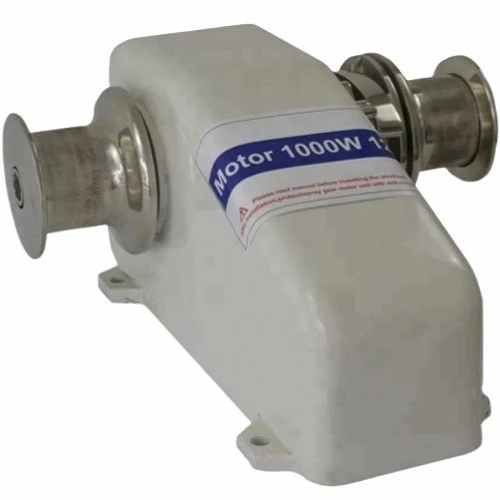

Fundições de cera perdida para molinete horizontal marinho

Introdução do produto

Indicadores Técnicos

De acordo com a especificação, o molinete deve atender principalmente aos seguintes requisitos:

(1) O molinete deve ser conduzido por um motor principal independente

O motor principal e a transmissão devem receber proteção contra torque excessivo e impacto. Para o molinete hidráulico, se sua tubulação hidráulica estiver conectada a outras tubulações mecânicas do convés, deve-se garantir que o funcionamento normal do molinete não será afetado.

(2) O molinete deve ter potência suficiente e ser capaz de trabalhar continuamente

Sua carga de trabalho é determinada em função do diâmetro da corrente da âncora (d, mm). As correntes AM1, AM2 e AM3 com engrenagens são testadas a bordo, respectivamente. O molinete deve ser capaz de mover uma âncora de puxar para cima, a uma profundidade de água de 82,5 m, até uma profundidade de água de 27,5 m.

Sob a carga de trabalho e velocidade média mencionadas acima, ele deverá ser capaz de trabalhar continuamente por 30 minutos. Deve ser capaz de trabalhar continuamente por 2 minutos sob a ação de tensão de sobrecarga não inferior a 1,5 vezes a carga de trabalho (velocidade não é necessária). As peças fundidas em cera perdida para guinchos horizontais marítimos também devem ser equipadas com um dispositivo de proteção contra sobrecarga, que pode passar para operação em velocidade média quando sobrecarregado.

(3) As rodas dentadas ou bobinas do molinete devem ser equipadas com freios confiáveis

Depois que o freio for apertado, ele deverá ser capaz de suportar a tensão estática de 45% da carga de ruptura da corrente da âncora ou do cabo de aço ou ser capaz de suportar a carga estática máxima na corrente da âncora. Suas partes tensionadas não devem apresentar deformação permanente e seu dispositivo de freio não deve apresentar deslizamento.

Uma embreagem deve ser instalada entre a roda da corrente do molinete e o eixo de acionamento, e a embreagem deve ter um dispositivo de travamento confiável. O freio e a embreagem devem ser operados de maneira conveniente e confiável. A engrenagem do molinete deve ser fornecida com um batente de corrente eficaz. O batente da corrente deve ser capaz de suportar a carga de teste equivalente à corrente da âncora e sua tensão não deve ser superior a 90% do limite de escoamento do seu material.

(4) A instalação do molinete geralmente garante que os três pontos (cano da corrente, batente da corrente e roda dentada) retirados da corrente da âncora estejam alinhados

Carga de Trabalho: Refere-se à força de tração medida na saída da polia da corrente.

Tração de sobrecarga: refere-se à capacidade de sobrecarga de curto prazo necessária para o molinete.

Velocidade média: refere-se à velocidade quando duas correntes de âncora são recuperadas quando três correntes de âncora entram na água e ficam penduradas livremente.

Carga de suporte: refere-se à carga estática máxima na corrente da âncora que o freio da roda da corrente da âncora deve ser capaz de suportar.

Disposição do molinete a bordo

Quando um navio estiver equipado com um molinete horizontal, a distância do centro do cano da corrente da âncora na saída do convés até o eixo da roda dentada do molinete não deve ser inferior a 12 a 18 vezes o comprimento do elo da corrente (ou 48 a 18 vezes o comprimento do elo da corrente). 72 vezes o diâmetro da corrente). O ângulo de enrolamento da corrente da âncora que passa pela roda dentada (o ângulo central correspondente ao comprimento do arco da corrente da âncora ao redor da roda dentada) não deve ser inferior a 115 graus. Normalmente, ao determinar a posição do molinete, o ângulo (para baixo) entre a direção da corrente da âncora retirada da roda dentada e o plano horizontal não é inferior a 15 graus.

Ao configurar o guincho de amarração, a distância entre o centro de saída do cano da corrente do convés e o eixo do guincho não deve ser maior que 12 a 16 vezes o comprimento do elo da corrente (ou 48 a 72 vezes o diâmetro da corrente) .

Quando o guincho da âncora não está equipado com um arranjo de corda, a distância entre o eixo do tambor do guincho e o cabo-guia não é inferior a 10 vezes o comprimento do tambor.
